Detailed introduction

工业


客户企业名称:成都某流体控制设备股份有限公司

简介经营范围包括研究、开发、设计、制造、销售、安装及维修流体控制设备、普通机械、工业自动化控制产品、电子产品;许可项目:特种设备制造;特种设备安装改造修理(依法须经批准的项目,经相关部门批准后方可开展经营活动,具体经营项目以审批结果为准);一般项目:实验分析仪器制造;仪器仪表制造;普通阀门和旋塞制造;工业自动控制系统装置制造;电子元器件制造;通用设备制造(不含特种设备制造);石油钻采专用设备制造;气体压缩机械制造;金属包装容器及材料制造;泵及真空设备制造;金属结构制造;机械零件、零部件加工;通用零部件制造。

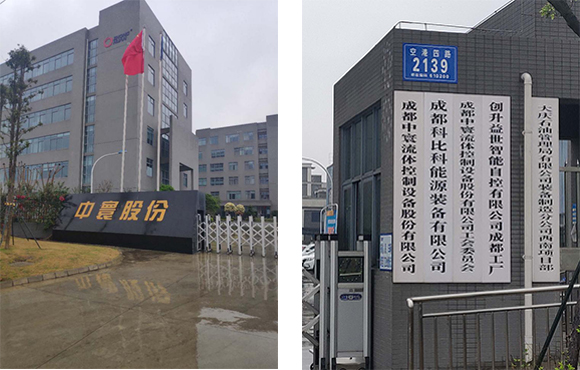

客户现场:

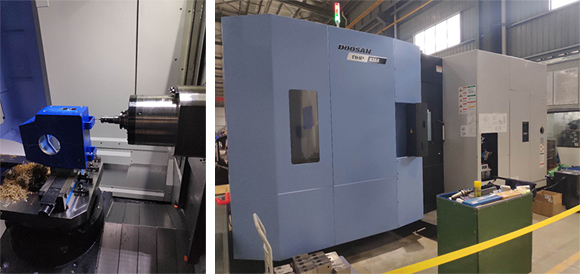

加工产品:天然气管道输送阀门


客户遇到问题:

①工件装上虎钳,虎钳锁紧后会产生误差,使加工坐标发生偏移,只能通过人工找正分中,消耗人力并且容易产生错误

②产品人工摆放会产生角度,人工无法计算出角度,无法良好的进行加工

解决方案:

①利用探头对每个产品进行自动分中,在每个产品装夹完成后只需要产线工人正常启动程序,无需多余的步骤,将自动从刀库中调出探头对每个产品进行自动分中找正,将找寻的坐标位置自动输入加工坐标系,大大减少了人工的时间,也完全规避了人工输入所会产生的错误。(该客户运用X单边,Y分中,Z找寻加工Z向坐标原点并向下偏20条)

②选取产品摆放歪的任意一条边,利用探头测量该边的两个点的位置度,运用探头宏程序以及反正切(ATAN)计算出产品偏移的角度,然年用机床G68坐标旋转功能,对其加工坐标整体旋转加工。
