几种轴承类型的基础介绍与功能差异

Date of issue:2022-06-22 09:31:04  Number of hits:6223

轴承是现代机械的重要组成部分。其主要作用是支撑机械旋转体,降低其运动过程中的摩擦系数,保证其旋转精度。今天简单说一下轴承的分类。


根据运动元件的摩擦特性,轴承可分为滚动轴承和滑动轴承。

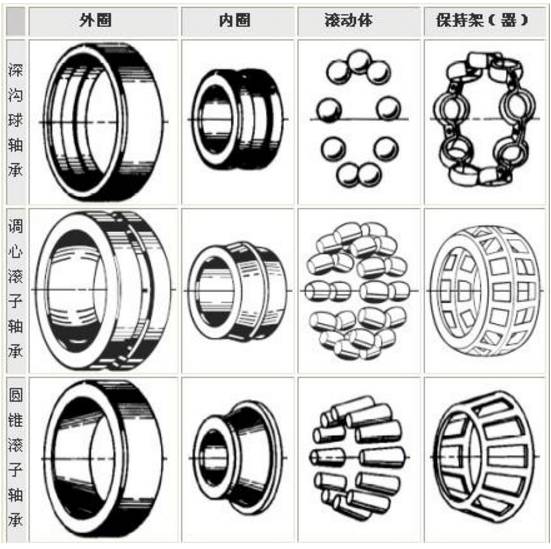

滚动轴承常用深沟球轴承、圆柱滚子轴承和推力球轴承。其中,滚动轴承已经标准化、系列化,一般由外圈、内圈、滚动体、保持架四部分组成。


深槽滚珠轴承


深沟球轴承主要承受径向载荷,也可以同时承受径向载荷和轴向载荷。当它只承受径向载荷时,接触角为零。深沟球轴承在径向游隙较大时,具有角接触轴承的性能,可以承受较大的轴向载荷。深沟球轴承的摩擦系数很小,极限转速也很高。


深沟球轴承是最具代表性的滚动轴承,应用广泛。适用于高速甚至极高速运行,非常耐用,不需要经常维护。这种轴承具有摩擦系数小、极限转速高、结构简单、制造成本低、容易达到较高的制造精度等优点。尺寸和形式多样,广泛应用于精密仪器、低噪声电机、汽车、摩托车、通用机械等行业,是机械行业应用最广泛的轴承。主要承受径向载荷,但也承受一定量的轴向载荷。


圆筒形滚柱轴承


圆柱滚子轴承,滚动体是圆柱滚子向心滚动轴承。圆柱滚子和滚道是线性接触轴承。承载能力大,主要承受径向载荷。滚轮与领圈挡块之间的摩擦力小,适合高速旋转。根据有无法兰,有NU、NJ、NUP、N、NF等单列轴承,也有NNU、NN等双列轴承。


或内圈、外圈无挡边的圆柱滚子轴承,其内圈和外圈可相对轴向移动,故可用作自由端轴承。内圈和外圈一侧有双法兰,圈另一侧有单法兰的圆柱滚子轴承,可以承受一定程度的一个方向的轴向载荷。一般采用钢板冲压保持架或铜合金车削实心保持架。然而,它们中的一些使用聚酰胺形状的保持架。


轴向接触球轴承


推力球轴承设计用于承受高速时的推力负荷,由一个带有滚珠滚动用滚道槽的垫圈形圈组成。由于套圈呈垫状,推力球轴承可分为平底垫型和调心球面垫型两种。此外,这种轴承能承受轴向载荷,但不能承受径向载荷。


推力球轴承由座圈、轴圈和钢球保持架组件组成。与轴配合的轴环和与外壳配合的座环。推力球轴承只适用于承受一个轴向载荷和低转速的零件,如起重机吊钩、立式水泵、立式离心机、千斤顶、低速减速器等。轴承的轴圈、座圈和滚动体是分离的,可以单独装配和拆卸。
