cnc机床上的探头的原理

CNC机床上使用的探头主要基于物理接触或非接触方式来测量工件的尺寸、位置或进行对刀操作。这些探头与数控系统紧密集成，通过自动化的测量流程提高加工精度和效率。汉测测量提醒您，以下是CNC机床探头工作的基本原理：

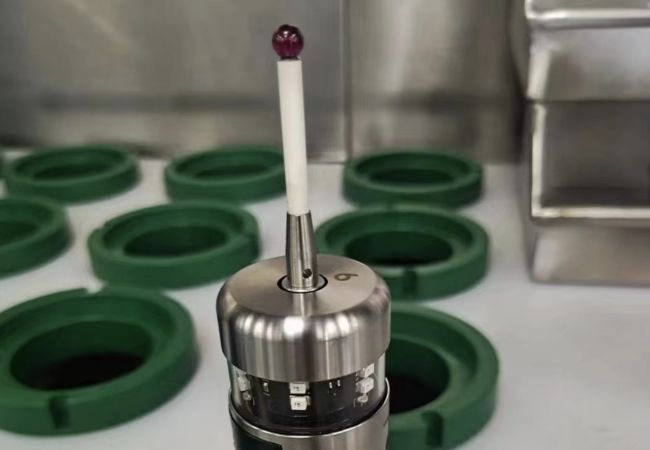

物理接触式探头

1.触发机制：最常见的是触发式探头，它通过物理接触工件或刀具来进行测量。当探头的测量球或测量杆轻触工件时，内部机械结构产生微小的位移，触发一个开关或电路，生成信号。

2.信号处理：这个信号被传送到数控系统，系统根据探头在触发时的位置计算出工件的具体尺寸或位置，或者计算出刀具的长度和直径。

3.补偿和调整：数控系统可以利用这些测量结果自动调整加工参数，如刀具路径或工件位置，以补偿测量出的偏差。

非接触式探头

1.测量原理：非接触式探头，如激光探头或光学探头，通过发射激光或光束并接收反射回来的信号来测量工件。它们不需要物理接触工件，适用于测量脆弱或柔软材料的工件。

2.信号分析：反射回来的信号被分析，数控系统根据信号的变化确定工件的位置或尺寸。例如，激光探头测量的是激光束行程时间的变化或反射角度的变化。

3.实时反馈：这些测量数据同样可以用于数控系统中，实现加工过程的即时监控和自动调整。

共同特点

•自动化测量：无论是接触式还是非接触式探头，都可以在加工过程中自动执行测量任务，无需人工介入，提高加工效率和精度。

•高精度测量：现代CNC探头设计精密，能够提供非常高的测量精度，满足复杂加工任务的需求。

•数控系统集成：探头功能与数控系统紧密集成，使得测量数据可以直接用于加工过程的控制和优化。

CNC机床上的探头通过这些原理，为数控加工提供了高效、精确的测量解决方案，显著提升了加工质量和生产效率。
