cnc对刀仪工作原理

CNC对刀仪的工作原理基于精确测量工具的长度和直径，并将这些数据传输给数控系统以进行相应的刀具补偿。这一过程关键在于确保加工精度和减少手动设置时间，从而提高生产效率。汉测测量提醒您，以下是CNC对刀仪工作原理的具体步骤：

1.物理接触或非接触测量

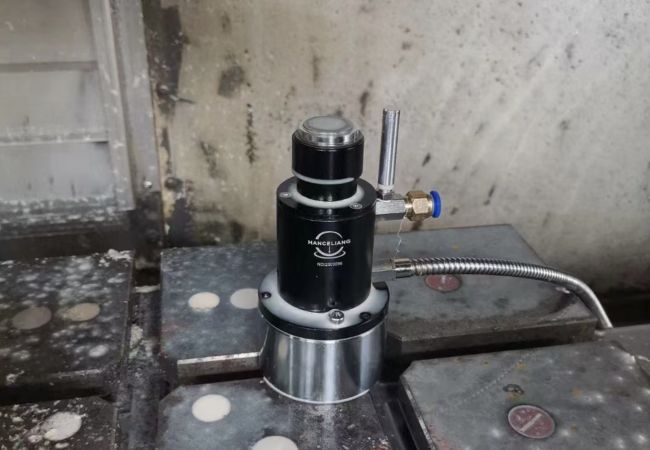

•物理接触式对刀仪：当刀具接触对刀仪的测量触点时，会产生一个物理位移或电路闭合信号，这个信号表示刀具的末端或边缘已经接触到测量点。

•非接触式对刀仪：使用激光或其他光学传感器来检测刀具的位置，当刀具切入激光束或被光学传感器捕捉到时，对刀仪记录刀具的位置。非接触式对刀仪特别适用于脆弱或精细的刀具，以避免物理接触可能导致的损伤。

2.信号传输

•对刀仪测量到的信号被转换成电信号，通过有线或无线方式传输给CNC控制系统。这个信号包含了刀具与对刀仪接触点的精确位置信息。

3.数据处理

•CNC控制系统接收到信号后，根据刀具触点的位置信息计算出刀具的实际长度和直径。这一计算过程考虑了对刀仪的位置、安装高度和其他相关参数。

4.刀具补偿设置

•基于测量结果，CNC系统自动更新刀具补偿数据。这些数据对于确保加工过程中刀具路径的准确性至关重要，特别是当使用多个刀具或刀具磨损时。

5.重复测量与校准

•为确保测量精度，对刀仪可能需要进行重复测量和校准。在一些高精度加工要求的应用中，定期校准对刀仪以保持其测量准确性是必要的。

6.反馈与优化

•在加工过程中，通过不断的测量和反馈，CNC系统可以调整刀具路径或加工参数，以应对刀具磨损或其他变化，确保加工质量。

CNC对刀仪的使用极大地提高了加工的自动化水平，减少了手动测量的时间和可能的人为错误，从而提升了加工效率和产品质量。
