CNC机床测头的工作原理

发布日期:2021-02-02 10:54:47  点击次数:7882

CNC机床测头的工作原理

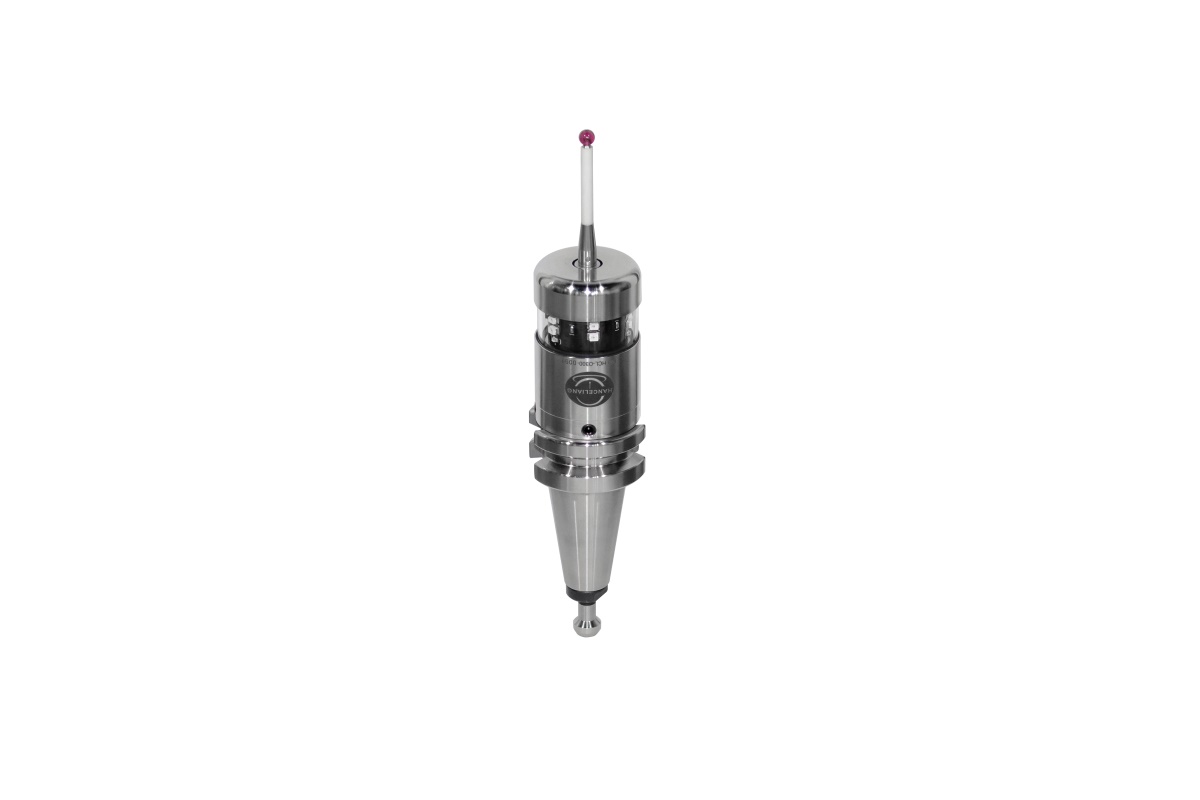

 无线电测头的工作原理:


在测头的内部有一个未闭合的电源电路,该电路断点的两端分别与测头上相互绝缘的测针、测头柄相连接,因此,测头的测针和柄部实际上就是测头内部电路常开开关的两端;当测头通过柄部连接在机床的主轴上时,由于机床和其工作台上的工件(金属材质)都是导电体,所以只要测头上测针的触头与工件表面接触,测头内部的电路就会形成闭合电路,电路立即开始工作并在测头主体上产生声光信号,指明其工作状态。

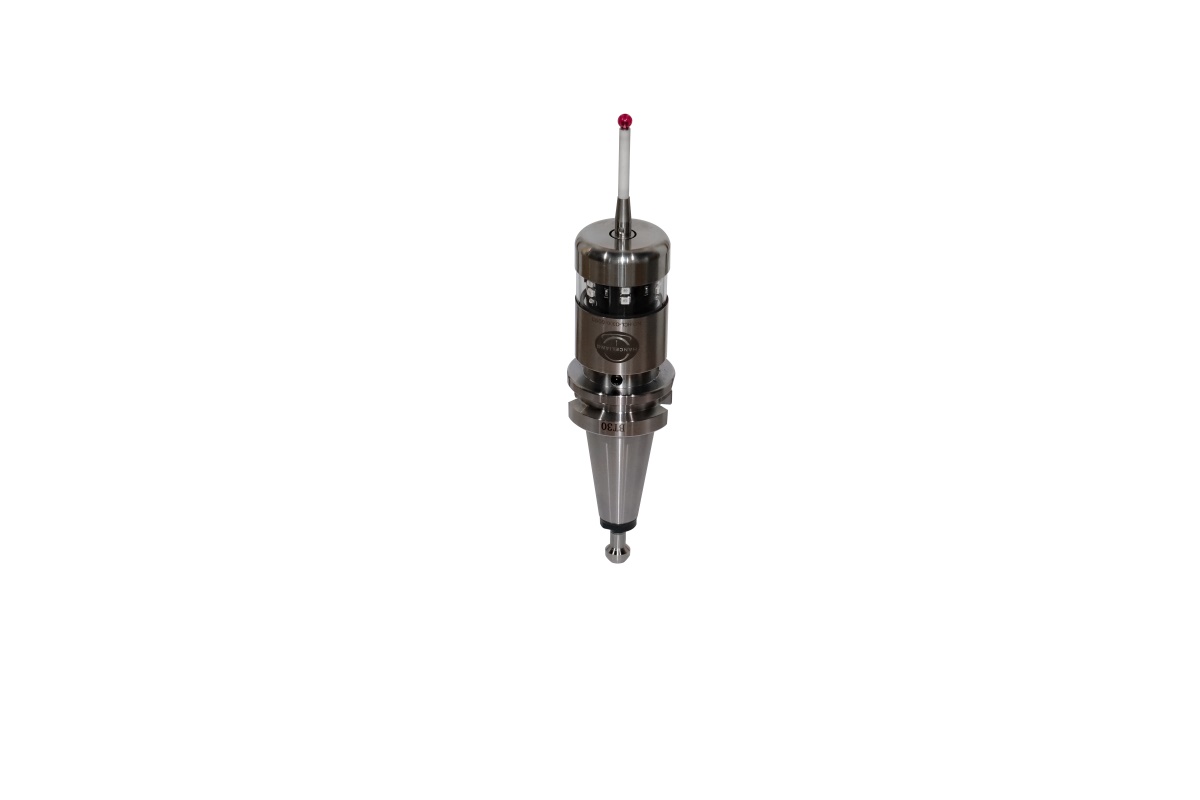

光学通讯测头的工作原理:


在测头内部有一个闭合的有源电路,该电路与一个特殊的触发机构相连接,只要触发机构产生触发动作,就会引起电路状态变化并发出声光信号,指示测头的工作状态;触发机构产生触发动作的唯一条件是测头的测针产生微小的摆动或向测头内部移动,当测头连接在机床主轴上并随主轴移动时,只要测针上的触头在任意方向与工件(任何固体材料)表面接触,使测针产生微小的摆动或移动,都会立即导致测头产生声光信号,指明其工作状态。
