测头测量程序圆孔中心实例编程方法

发布日期:2022-05-10 10:17:44  点击次数:9604

下面以一个测量圆孔中心为实例,详细说明讲解测量宏程序的编制方法。工件如下图所示,编程远点设置于加工零件的孔中心,传统对刀方法中一般使用打表法,通过校准X和Y的坐标位置,同时通过设置坐标系,使用传统对刀方法的时候可以发现,该人工对刀方法麻烦而且有误差,严重影响工作效率,不利于智能制造,提高生产精度。


而使用数控化自动测头,使用起来比较简单。测头的移动路径如下图所示。

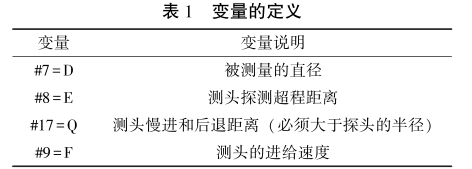

  1. 变量的定义

    变量的定义如下所示

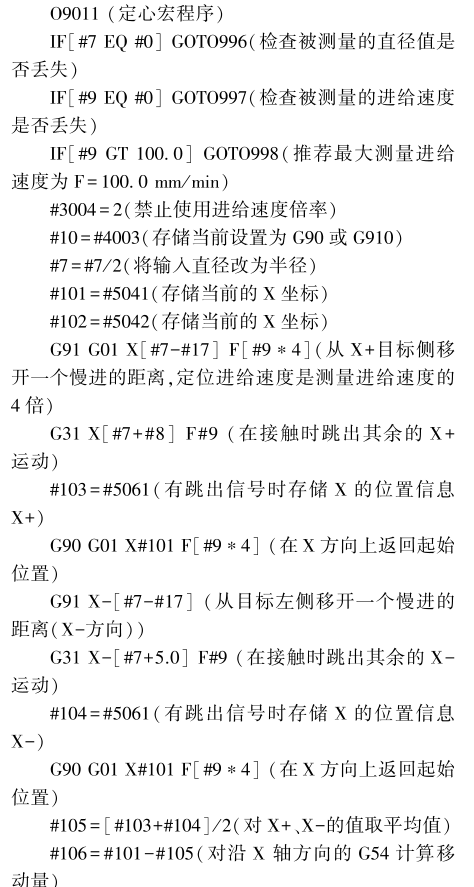

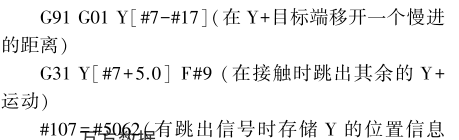

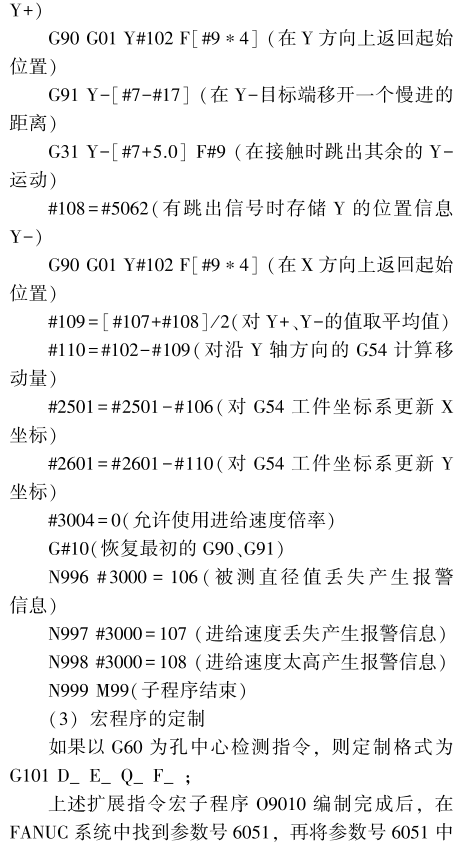

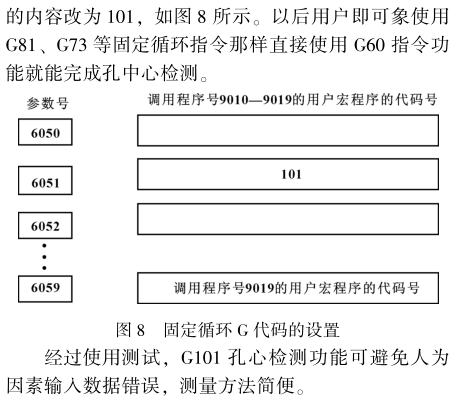

2.测量宏程序的编制





触发式测头就是以反馈方式与数控系统进行通信,当测头接触到工件后,发出的触发信号输入给PLC,PLC系统检测到该信号电平的跳变后产生外部中断,机床停止进给并记录此点的三维坐标值,接着转入下一程序段的运行,进行下一个点的测量,直到程序结束,测量完成。通过研究通用的数控机床在线在机测量系统,从而实现测头的测量功能,并将此类方法广泛应用于实际,实践生产之中。给数控机床带来更大的经济效益,生产效率,减少人工,同时对机加工行业的应用和发展也可以起到巨大的推动作用。
