汉测测量CNC测头/机床测头工作原理

author:汉测  Date of issue:2020-11-05 10:46:25  Number of hits:9630

汉测测量机床测头工作原理



机床测头对数控机床的作用:

1.代替人工做自动分中、寻边、测量,自动修正坐标系,自动刀补;

2.对大型复杂零件在机床上直接进行曲面的测量;

3.能提升现有机床的加工能力和精度,大型单件产品在线修正一次完成,不再二次装夹返工修补;

4.批量分中一次完成,首件调机、打样、确定生产方案方便快捷5.减少机床辅助时间,降低制造成本。


1、机床测头工作原理:

在测头内部有一个闭合的有源电路,该电路与一个特殊的触发机构相连接,只要触发机构产生触发动作,就会引起电路状态变化并发出声光信号,指示测头的工作状态;触发机构产生触发动作的唯一条件是测头的测针产生微小的摆动或向测头内部移动,当测头连接在机床主轴上并随主轴移动时,只要测针上的触头在任意方向与工件(任何固体材料)表面接触,使测针产生微小的摆动或移动,都会立即导致测头产生声光信号,指明其工作状态。



2、在数控机床上采用测头进行测量的工作原理:

在数控机床上采用测头进行测量时,先将测头安装在机床的主轴上,然后操作者手动控制机床移动,使测头测针上的触头与工件表面接触,由于机床的数控系统实时地记录并显示主轴的位置坐标值,因此,可以结合测针的触头与工件的具体位置关系,利用机床主轴的坐标值换算出工件被测量点的相关坐标值。获得工件的各个被测量点的相关坐标值以后,再根据各坐标点的几何位置关系进行相关计算,便可以获得最终的测量结果。

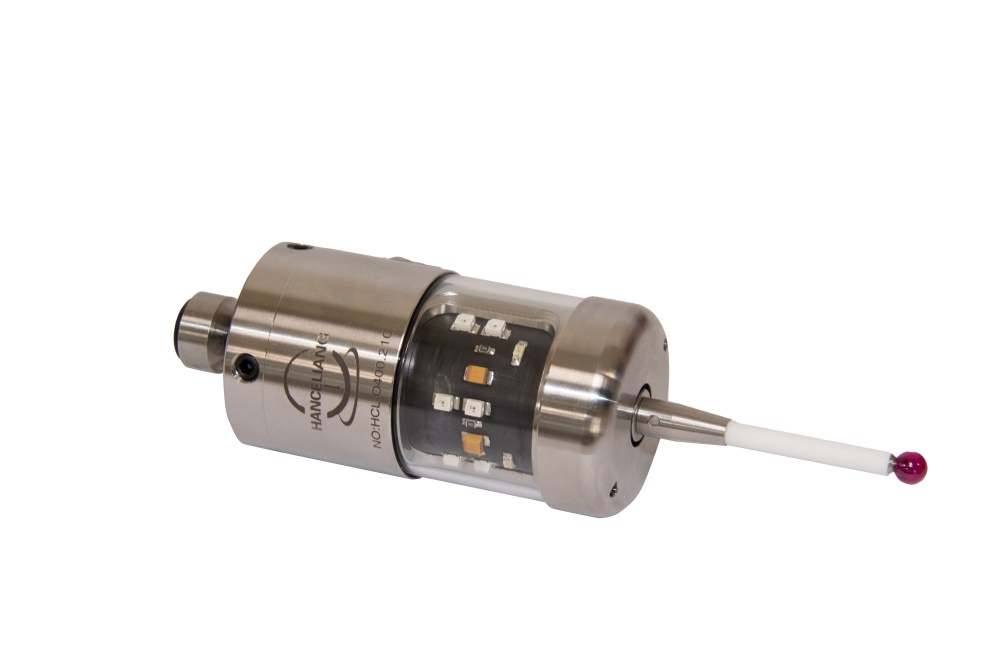

红外测头

    红外线测头是接触式触发测头。当接近工件表面时,测针偏斜,紧接着触发信号传输到红外线接收器中。该接收器将光信号转换成一个电信号并传递到控制器。控制器侦测到各轴的当前位置之后就会生成基于当前校验数据的测量结果。红外传输式接触测头大多应用在铣床、加工中心和车床上。测头皆采用不锈钢材质、IP68密封等级等坚固的结构,能够保证加工环境下的可靠使用。



无线电测头

    无线电测头是接触式触发测头。当靠近工件表面时,测针偏斜,触发信号会传输到无线电接收器中,接着无线电接收器将无线电波转换成一个电信号,并将该电信号传递到控制器。该信号能在大距离范围内进行非可视传输,这就是为何无线电接触。



触发式测头的工作原理

在测头内部有一个闭合的有源电路,该电路与一个特殊的触发机构相连接,只要触发机构产生触发动作,就会引起电路状态变化并发出声光信号,指示测头的工作状态;触发机构产生触发动作的唯壹条件是测头的测针产生微小的摆动或向测头内部移动,当测头连接在机床主轴上并随主轴移动时,只要测针上的触头在任意方向与工件(任何固体材料)表面接触,使测针产生微小的摆动或移动,都会立即导致测头产生声光信号,指明其工作状态。
