数控机床测量仪

Date of issue:2024-04-08 15:43:25  Number of hits:8257

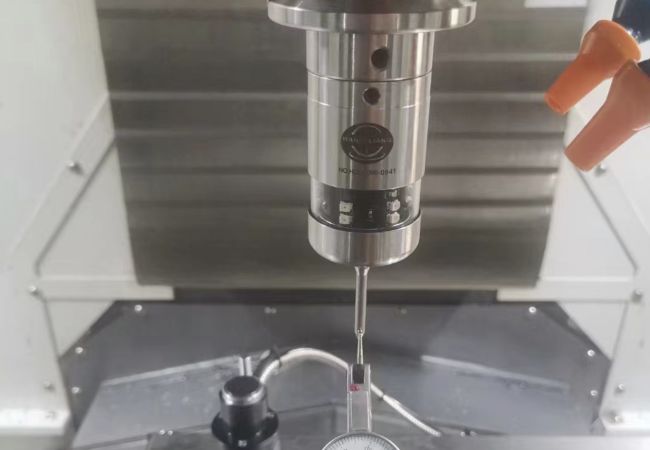

数控机床测量仪是一种高精度的测量装置,专门设计用于在数控(CNC)机床加工过程中或加工完成后进行尺寸、形状和位置等参数的测量。汉测为您介绍,这种装置能够提高加工精度,减少加工误差,优化加工流程,提升生产效率。数控机床测量仪的引入,使得制造过程更加自动化和智能化,下面是数控机床测量仪的基本工作原理和应用介绍。


工作原理

数控机床测量仪主要通过以下几个步骤实现其功能:

1.安装和连接:测量仪通过适配器安装在数控机床的主轴或工具库中,并与机床的数控系统连接。

2.测量触发:在数控程序的控制下,测量仪移动到预设的测量位置。通过触发式或非触发式(如激光、视觉系统)的方式,测量工件的特定尺寸或位置。

3.数据反馈:测量过程中收集的数据通过数控系统处理,根据测量结果自动调整加工参数,如刀具补偿、工件位置调整等,以确保加工精度。

4.循环测量:在加工过程中或加工后,可以根据需要多次进行测量,以监控和保证加工质量。

应用

数控机床测量仪在多个领域中发挥着重要作用,特别是在以下方面:

•自动对刀:自动测量刀具的长度和直径,为刀具补偿提供精确数据。

•工件测量:在加工前后测量工件的尺寸和形状,确保加工质量符合要求。

•磨损监测:监测刀具磨损程度,及时进行刀具更换或补偿,延长刀具寿命。

•加工过程控制:实时监控加工状态,对加工过程中出现的误差进行自动调整。

优点

•提高加工精度:通过实时监测和自动调整,显著提高加工精度和产品质量。

•提升生产效率:减少手动测量和调整的时间,缩短生产周期。

•降低生产成本:通过减少废品率和提高刀具使用效率,降低生产成本。

•增强自动化水平:提高数控加工的自动化和智能化水平,减少人为因素的干预。

结论

数控机床测量仪是现代制造业向高精度、高效率和智能化发展的重要支撑。随着技术的进步,未来的数控机床测量仪将更加精准、智能,能够更好地满足复杂加工需求,推动制造业的持续创新和发展。
