CNC机床的对刀原理

Date of issue:2024-03-28 16:15:02  Number of hits:5978

CNC机床的对刀原理基于精确地测量和设定刀具的长度和直径,以及其他相关参数,从而确保在加工过程中刀具按照程序设定的路径和深度进行切割或雕刻。对刀过程中使用的对刀仪,无论是触发式还是非接触式,都旨在提供刀具相对于工件或机床参考点的确切位置信息。汉测测量提醒您,以下是CNC对刀的基本原理和步骤:


1.刀具长度测量

•原理:通过测量从刀具尖端到机床特定参考点(如主轴鼻端或机床表面)的距离,来确定刀具长度。这个测量值用于计算刀具与工件表面接触的准确位置。

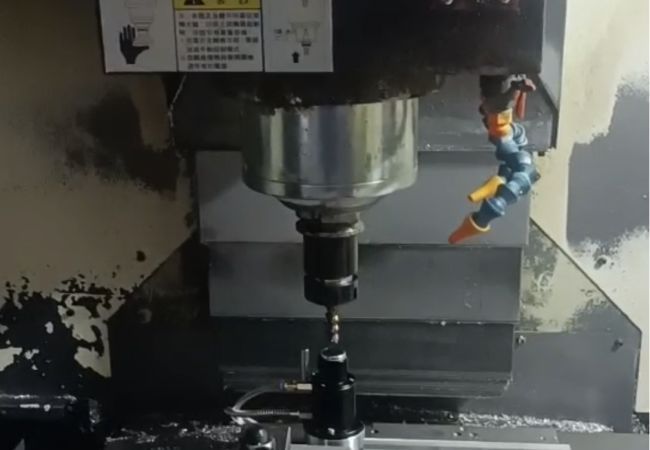

•操作:刀具缓慢下降,直到其尖端轻触对刀仪或测量表面,并触发信号。数控系统记录此时的位置作为刀具长度。

2.刀具直径测量

•原理:对于铣削等操作,刀具的直径影响加工路径和加工宽度。通过测量刀具的直径,可以精确控制刀具路径,避免加工误差。

•操作:刀具侧面轻触对刀仪的侧测量装置,或者通过旋转刀具接触固定点来测量其直径。数控系统根据触发位置计算刀具直径。

3.数据记录与补偿

•一旦测量完成,数控系统自动记录刀具的长度和直径数据,并根据这些数据计算出必要的补偿值,以调整程序中的刀具路径和加工深度。

4.自动化与精度

•现代CNC机床和对刀仪支持自动化对刀,减少人为操作,提高测量精度。自动化对刀过程可以在无需人工干预的情况下完成,从而提高加工效率和重复性。

5.软件支持

•CNC系统中的软件支持对刀功能,允许操作员轻松设置和调整刀具参数,包括长度、直径和补偿值等,确保加工过程中的高精度和高质量。

通过对刀,CNC机床能够准确地按照数控程序的要求进行加工,保证加工质量和精度,减少材料浪费,并提高生产效率。对刀仪的选择和使用,根据不同的机床类型和加工需求,可能会有所不同,但其基本原理和目的是一致的:确保刀具位置的精确,以满足加工过程中的精度要求。
