数控车床对刀仪结构

Date of issue:2024-02-19 14:54:35  Number of hits:4156

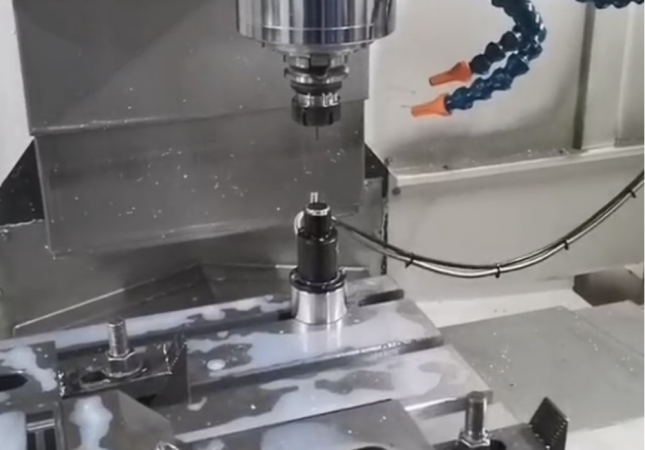

数控车床对刀仪的结构设计关键在于实现高精度的刀具定位与测量,以优化加工过程中的刀具设置。汉测测量为您介绍,对刀仪主要由以下几个核心组成部分构成:


1.测量单元

•传感器:是对刀仪中最关键的部分,用于检测刀具的位置和尺寸。传感器可以是接触式的(如触发式、微动开关)或非接触式的(如激光、超声波、光电传感器)。

•测量头:安装有传感器的部分,直接与刀具接触(接触式)或在一定距离内进行测量(非接触式)。

2.传动机构

•电机和驱动器:用于控制测量头的移动,确保其可以精确地定位到刀具上。

•导轨和滑块:提供测量头平稳移动的机械结构,保证测量的精确性。

3.数据处理单元

•控制器:接收传感器的信号,并根据这些信号计算刀具的具体位置和尺寸。

•接口:将测量结果传输给数控系统,可以是有线连接(如RS-232、USB)或无线连接(如蓝牙、Wi-Fi)。

4.用户界面

•显示屏:显示测量数据和操作菜单,让操作者能够直观地看到测量结果和进行操作设置。

•操作按钮或触摸屏:用于输入指令,如启动测量、选择测量模式、调整设置等。

5.支架和固定装置

•支架:用于固定整个对刀仪,保证其稳定性,支架设计需要考虑到安装的灵活性和适用于不同类型的车床。

•固定装置:确保对刀仪在测量过程中的稳定,通常包括夹紧装置或磁座。

6.电源管理

•电源:提供电力支持,可能是直接连接车床的电源,或通过内置电池供电,特别是在无线传输数据时。

7.保护装置

•防尘防水外壳:保护内部元件不受车间环境(如切削液、金属屑)影响。

•冲击保护:避免在操作过程中由于意外碰撞导致损坏。

数控车床对刀仪的结构设计旨在实现简单、高效、精确的刀具设置和测量,以提升加工效率和加工质量。通过上述组成部分的协同工作,对刀仪能够快速准确地完成刀具定位和测量,从而降低生产成本,提高生产效率。
