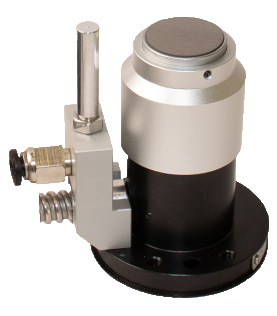

高精度对刀仪:新型高精度对刀仪的制作手法

发布日期:2021-05-24 14:01:35  点击次数:5296

  数控机床的加工中经常涉及到高精度对刀仪问题。高精度对刀仪设置问题的质量直接影响加工零件的精度和CNC机床的操作。 在数控车床的操作和编程过程中,通常使用两个坐标系:一个是机械坐标系,另一个是工件坐标系,也称为程序坐标系。 必须始终在机械坐标系中精确控制刀具位置点的运动轨迹,但是编程尺寸由人造工件坐标系确定。 确定了工件坐标系后,还需要确定高精度对刀仪位置点在工件坐标系中的位置,以便确定工件坐标系与机械坐标系之间的相对位置关系。 此过程是工具设置。高精度对刀仪设置精度决定了零件的加工精度,可以避免机床的损坏。 同时,对刀效率也直接影响CNC加工效率。


  本实用新型提供了一种高精度对刀仪。高精度对刀仪通过刀架夹紧环的槽口部分安装,通过压缩和膨胀安装和取出夹紧环,简单,方便,易于拆卸。

  为了达到上述目的,本实用新型采用的技术方案是:一种高精度对刀仪,包括底座,立柱,刀架,直尺光栅,阅读器,滑块和支架, 刀架安装在底座的上表面,支架与滑块连接,光栅尺安装在立柱上,立柱上安装有电机,电机的输出端与螺钉连接 杆通过联轴器连接,螺母套在螺杆上并与滑杆连接。 块固定连接;

  刀座还包括基座,固定座,旋转座和旋转套筒。 固定座设置在底座上方,旋转座套在固定座内,旋转套安装在旋转座的上端并与旋转套相互作用。 底座固定连接;

  基座由基板,第一凸台部和第二凸台部构成,并且基座的中心具有贯穿基板,第一凸台部和第二凸台部的气孔以及旋转中心。 座具有通气孔穿过的通孔A和通孔,通孔下端的内表面与第一凸台部分的外表面接触。

  在旋转座的外壁与固定座的内壁之间形成有空腔。 腔的上部和下部分别设有上支撑环和下支撑环。上支撑环和下支撑环都进一步包括内环和外环。并且,旋转部,上支撑环和下支撑环的内环分别与旋转座的外壁接触,上支撑环和下支撑环的外环分别与接触。
