行业新闻

触发式测头原理是什么?作用有哪些?

发布日期:2023-01-29 15:03:52  点击次数:3542

  触发式测头是在机测量系统的主要组成部分,在工件加工过程中,实时对机床上进行几何特征的测量,其预行程会计入测量结果从而影响测量精度,根据测量结果可指导后续工艺的改进。触发式测头原理是什么?作用有哪些?

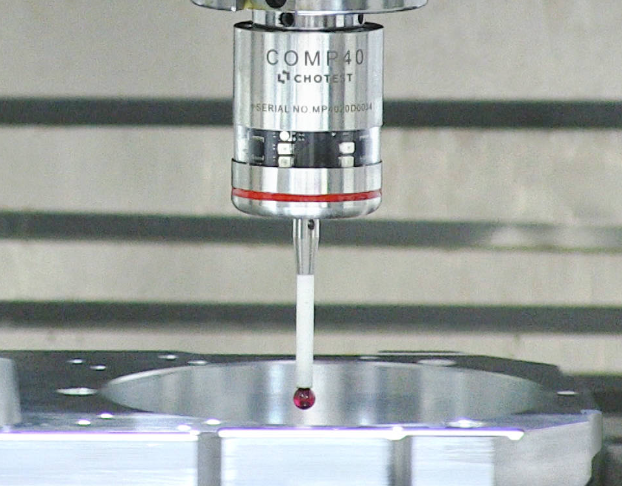

触发式测头


  触发式测头就相当于一个开关式传感器,在测针与零件产生接触时,产生触发动作,就会引起电路状态变化,从而发出声光信号,声光信号传送至控制系统,控制系统对此刻的光栅计数器中的数据锁存,经处理后传送给测量软件,表示测量了一个点。

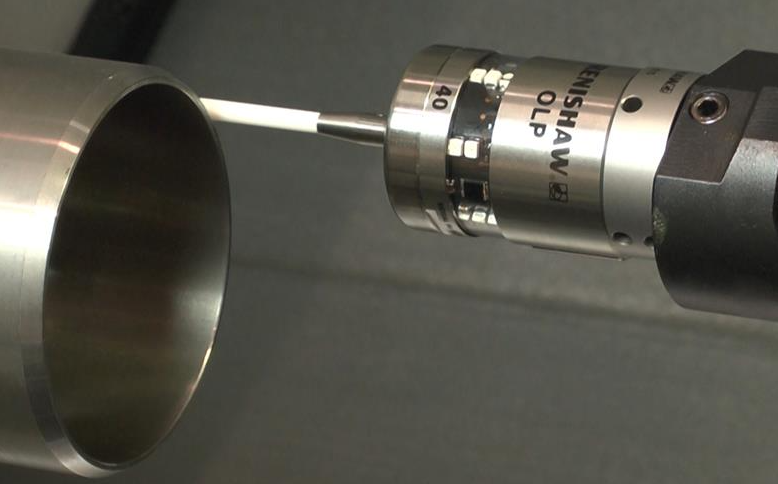

  触发式测头分为无线电测头和红外线测头两种,红外线测头大多应用于铣床、加工中心和车床上,测头偏斜发出的信号会传输到红外线接收器,具有抵挡环境干扰光纤、抗干扰能力强,接受能力强的特性。

  无线电测头是利用无线电在空气中传播速度快、波长短、频率高、短时间信息传播多的特点,信号可在大距离范围内进行非可视传输,在测头靠近工件表面时,测针偏斜,将触发信号传输至于无线电接收器中,将无线电波转换成电信号,传至控制器。

  汉测数控机床无线电测头和红外线测头具有传输效率好,互换性强的性能特点。通过调整测头与柄部的连接环节,可将测针上测球的中心与测头锥柄中心线重合,偏差≤2μm。


触发式测头作用


  触发式测头作用有哪些?

  1.可测量离散的点,检测三维几何工件的最佳选择,如:叶片形状、模具曲面等;

  2.自动测量、记录和校准,比较测量结果和报告,可减少加工工序,包括位置测量(孔间距测量、位置度测量、垂直度测量、角度测量等)、尺寸测量(台阶高测量、直径测量等)。

  3.代替人工进行自动分割和测量,根据测量数据自动调整刀具坐标系以及自动填刀;

  4.可识别机床加工精度的误差,自动进行补偿精度;

  5.可设置工件原点,修正工件坐标系,判断工件装夹定位,确定毛坯加工量。

  触发式测头原理是什么?触发式测头是目前在机测量使用最多的测量工具,相较于扫描式测头,采购及运行成本都相对低,通用性也更强,是数控机床上的一个开关式传感器。
